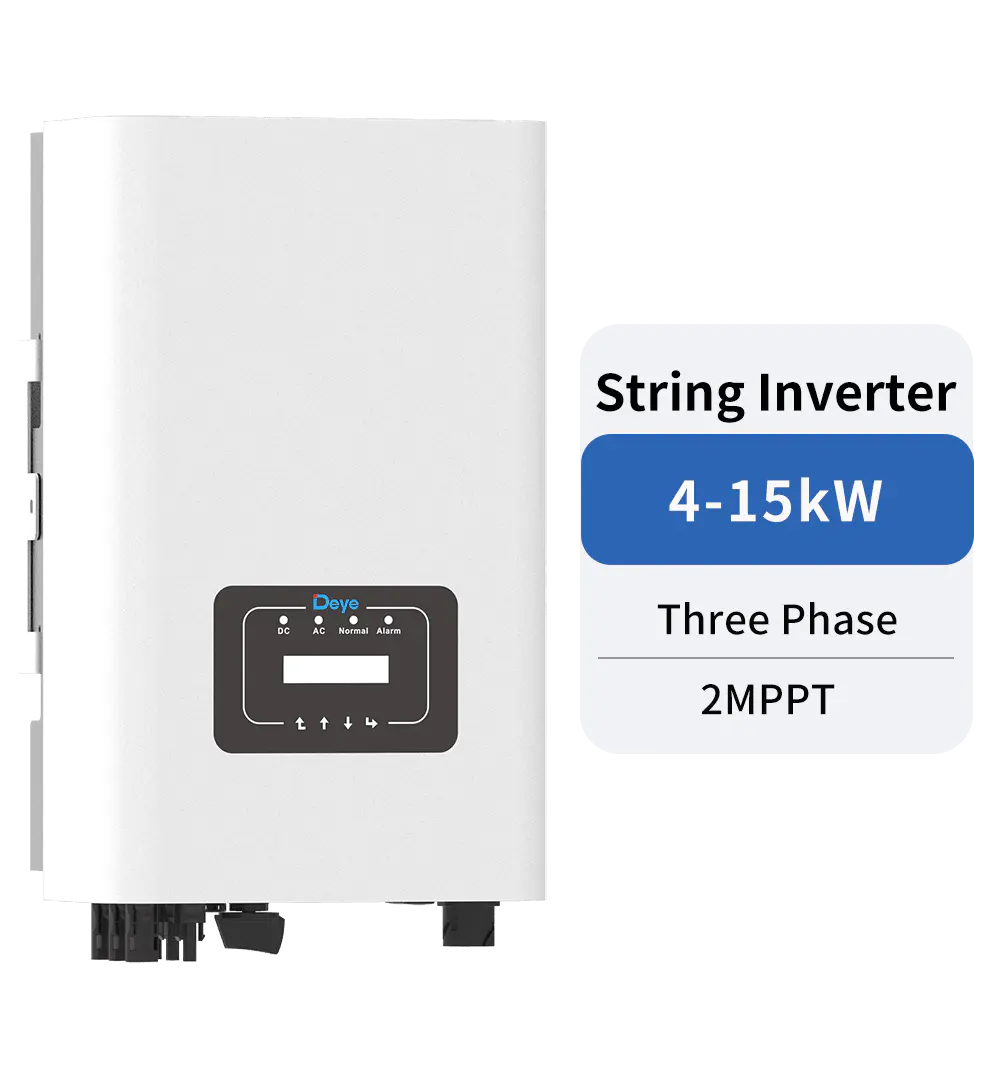

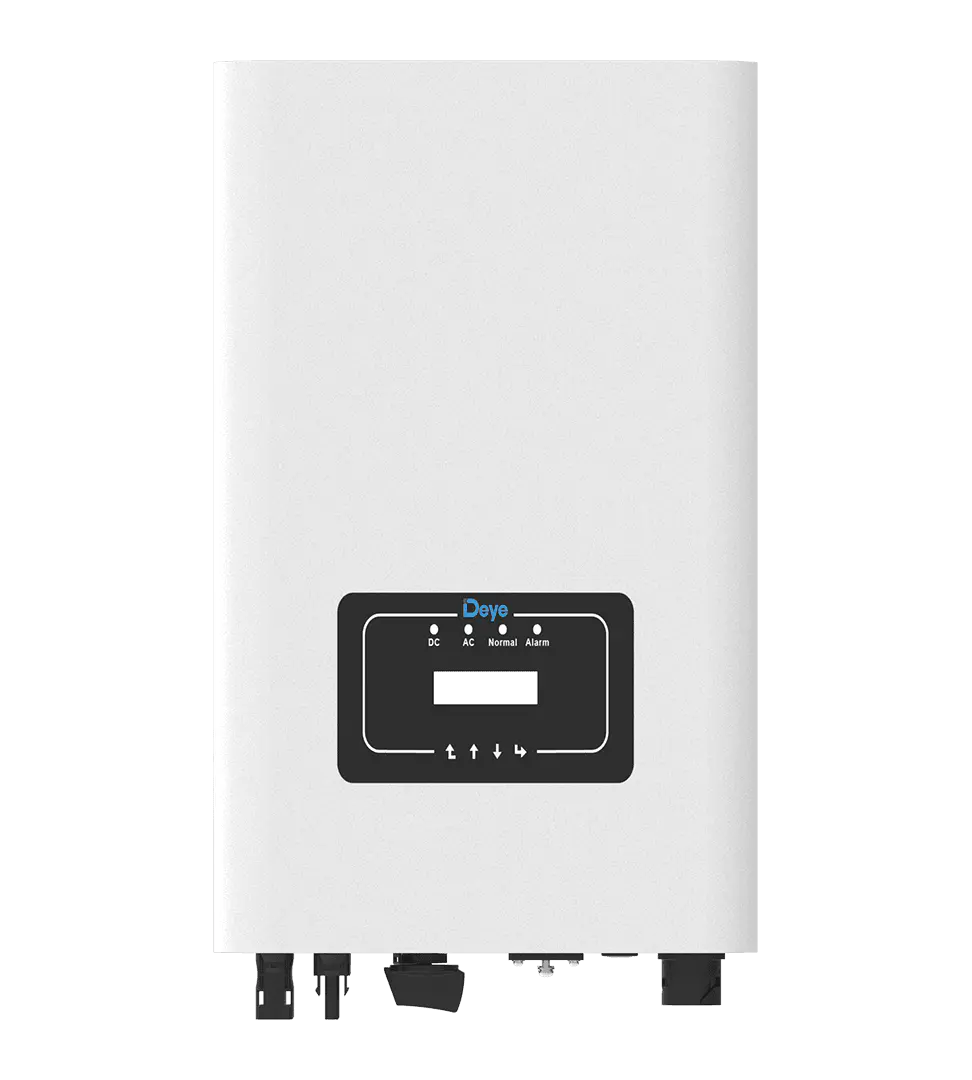

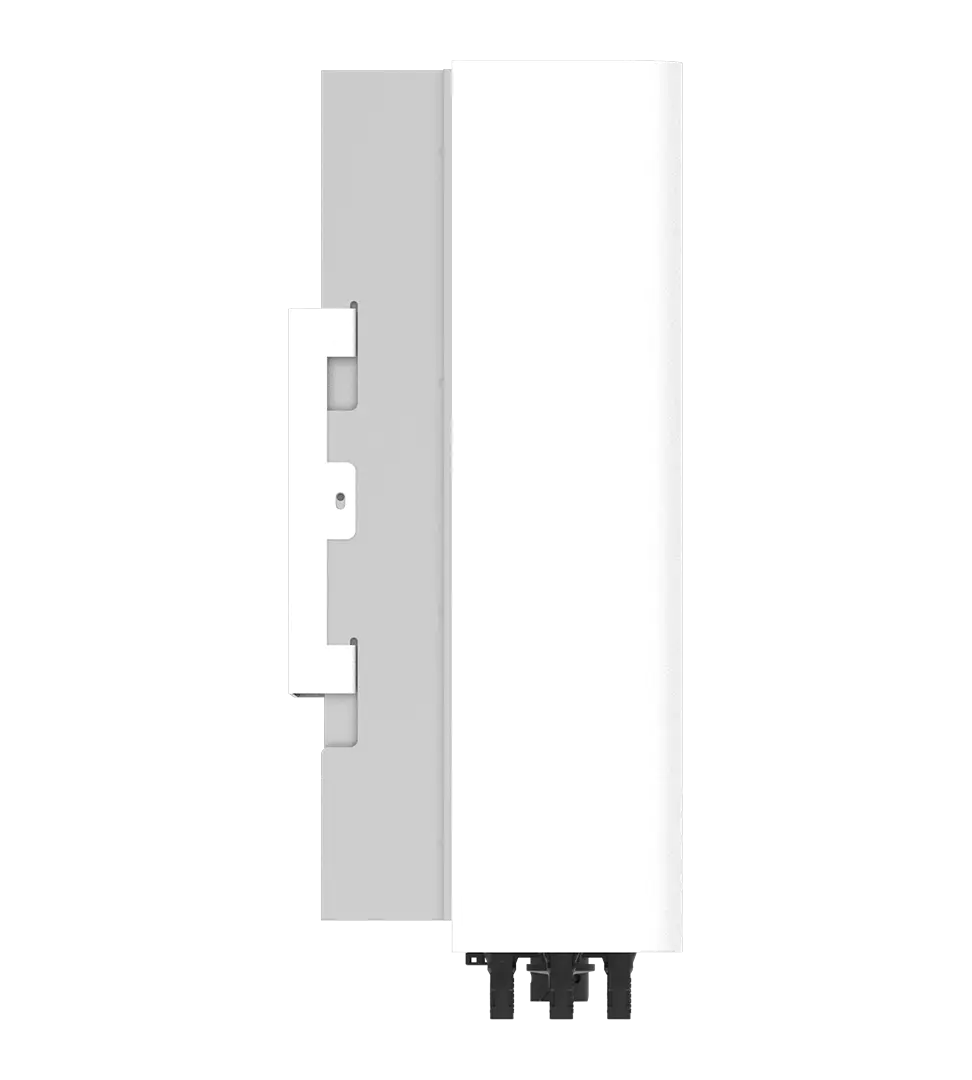

Инвертор Стринг 3-15 кВт Трехфазный 2 MPPT
Благодаря интеллектуальной платформе мониторинга инверторные продукты Deye полной серии поддерживают немедленное дистанционное отключение при возникновении аварии. Удаленная настройка параметров и обновление прошивки облегчают эксплуатацию и техническое обслуживание фотоэлектрических установок.
- 2 MPP-трекера, макс. эффективность до 98,5% - Приложение нулевого экспорта, приложение VSG - Интеллектуальный мониторинг строк (опционально) - Широкий диапазон выходного напряжения - Функция Anti-PID (опционально)
| Модель | САН-3К-G06P3-ЕС-AM2 | SUN-4K-G06P3-EU-AM2 | САН-5К-G06P3-EU-AM2 | SUN-6K-G06P3-EU-AM2 | SUN-7K-G06P3-EU-AM2 | SUN-8K-G06P3-EU-AM2 | SUN-9K-G06P3-EU-AM2 | САН-10К-G06P3-EU-AM2 | SUN-12K-G06P3-EU-AM2 | САН-15К-G06P3-EU-AM2 |
| Входные данные для фотоэлектрической цепи | ||||||||||
| Макс. входная мощность фотоэлектрических модулей (кВт) | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 18 | 22.5 |
| Макс. входное напряжение фотоэлектрических модулей (В) | 1100 | |||||||||
| Пусковое напряжение (В) | 140 | |||||||||
| Диапазон напряжения MPPT (В) | 120-1000 | |||||||||
| Номинальное входное напряжение фотоэлектрических модулей (В) | 600 | |||||||||
| Макс. рабочий входной ток фотоэлектрических модулей (А) | 13+13 | 13+26 | ||||||||
| Макс. входной ток короткого замыкания (А) | 19,5+19,5 | 19.5+39 | ||||||||
| Количество трекеров MPP/ Количество строк на трекер MPP |
2/1+1 | 2/1+2 | ||||||||
| Выходная сторона переменного тока | ||||||||||
| Номинальная выходная активная мощность переменного тока (кВт) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 |
| Макс. выходная мощность переменного тока (кВА) | 3.3 | 4.4 | 5.5 | 6.6 | 7.7 | 8.8 | 9.9 | 11 | 13.2 | 16.5 |
| Номинальный выходной переменный ток (А) | 4.6/4.4 | 6.1/5.8 | 7.6/7.3 | 9.1/8.7 | 10.7/10.2 | 12.2/11.6 | 13.7/13.1 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 |
| Макс. выходной переменный ток (А) | 5/4.8 | 6.7/6.4 | 8.4/8 | 10/9.6 | 11.7/11.2 | 13.4/12.8 | 15/14.4 | 16.7/16 | 20/19.2 | 25/24 |
| Номинальное выходное напряжение/диапазон (В) | 220/380В, 230/400В 0,85Un-1,1Un | |||||||||
| Форма подключения к сети | 3Л/Н/ПЭ | |||||||||
| Номинальная выходная частота сети/диапазон (Гц) | 50/45-55, 60/55-65 | |||||||||
| Диапазон регулировки коэффициента мощности | 0,8 опережающий к 0,8 отстающий | |||||||||
| Суммарный коэффициент гармонических искажений тока THDi | <3% | |||||||||
| Постоянный ток инжекции | <0,5%ln | |||||||||
| Эффективность | ||||||||||
| Макс. эффективность | 98.1% | 98.2% | 98,3% | 98,5% | ||||||
| Евроэффективность | 97,5% | 97,6% | 97,8% | 98% | ||||||
| Эффективность MPPT | >99% | |||||||||
| Защита оборудования | ||||||||||
| Защита от обратной полярности постоянного тока | Да | |||||||||
| Защита от перегрузки по току на выходе переменного тока | Да | |||||||||
| Защита от перенапряжения на выходе переменного тока | Да | |||||||||
| Защита от короткого замыкания на выходе переменного тока | Да | |||||||||
| Тепловая защита | Да | |||||||||
| Контроль сопротивления изоляции клемм постоянного тока | Да | |||||||||
| Мониторинг компонентов постоянного тока | Да | |||||||||
| Мониторинг тока замыкания на землю | Да | |||||||||
|
Прерыватель дугового замыкания (AFCI)
|
Необязательный
|
|||||||||
| Мониторинг электросетей | Да | |||||||||
| Мониторинг защиты острова | Да | |||||||||
| Обнаружение замыкания на землю | Да | |||||||||
| Защита от перенапряжения и падения нагрузки | Да | |||||||||
| Обнаружение остаточного тока (УЗО) | Да | |||||||||
| Уровень защиты от перенапряжения | ТИП II(DC),ТИП II(AC) | |||||||||
| Интерфейс | ||||||||||
| Интерфейс связи | RS485/RS232 | |||||||||
| Режим монитора | GPRS/WIFI/Bluetooth/4G/LAN (опционально) | |||||||||
| Общие данные | ||||||||||
| Диапазон рабочих температур (°C) | -25 до +60 ℃ , >45 ℃ снижение номинальных характеристик | |||||||||
| Допустимая влажность окружающей среды | 0-100% | |||||||||
| Допустимая высота (м) | 4000м | |||||||||
| Шум (дБ) | <45 | |||||||||
| Степень защиты от проникновения (IP) | IP65 | |||||||||
| Топология инвертора | Неизолированный | |||||||||
| Категория перенапряжения | OVC II(DC), OVC III(AC) | |||||||||
| Размеры шкафа (ШxВxГ, мм) | 283×463×178 (без разъемов и кронштейнов) | |||||||||
| Вес (кг) | 11 | |||||||||
| Гарантия | 5 лет | |||||||||
| Тип охлаждения | Естественное охлаждение | |||||||||
| Регулирование сети | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G98, G99, VDE-AR-N 4105. |
|||||||||
| Безопасность ЭМС/Стандарт | МЭК/EN 61000-6-1/2/3/4, МЭК/EN 62109-1, МЭК/EN 62109-2 | |||||||||
