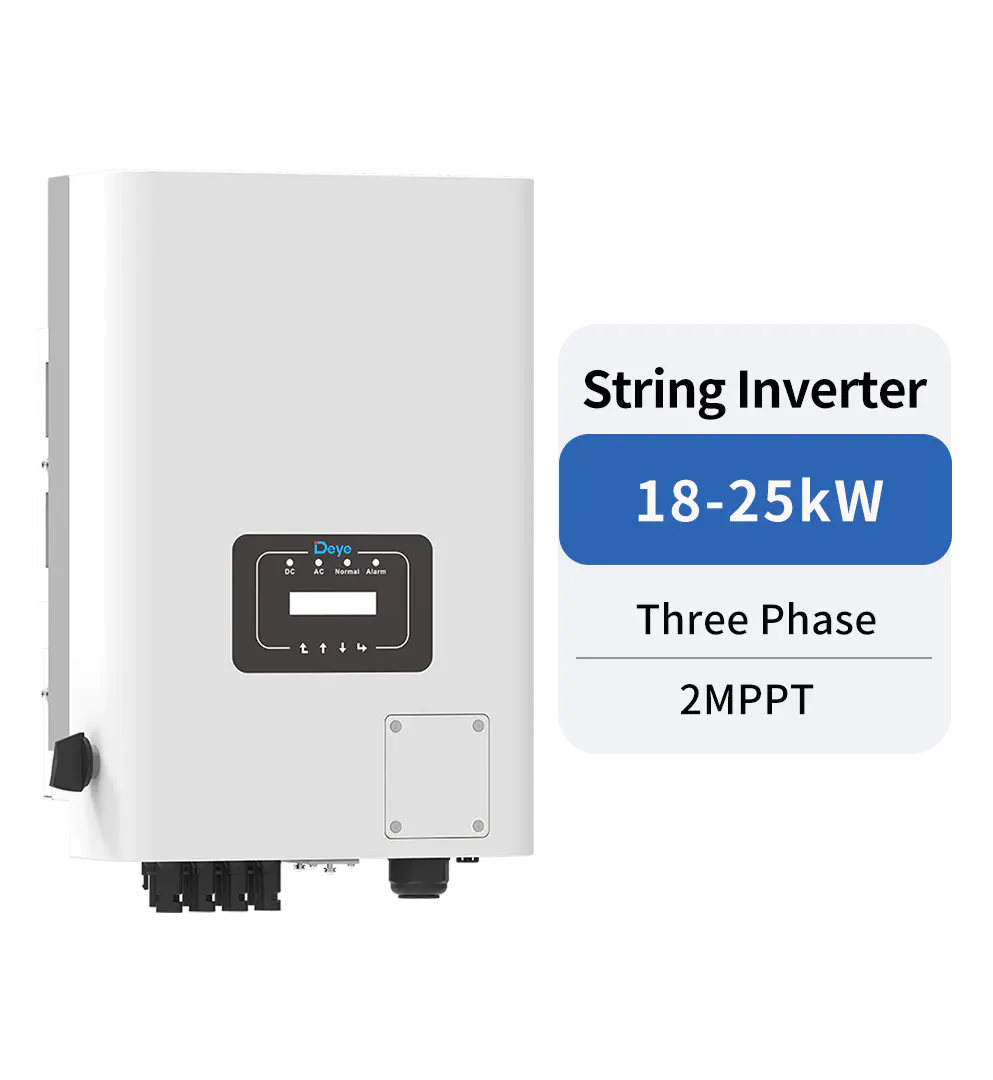

Три фазы 18-25 кВт 2 MPPT
Благодаря интеллектуальной платформе мониторинга инверторные продукты Deye полной серии поддерживают немедленное дистанционное отключение при возникновении аварии. Удаленная настройка параметров и обновление прошивки облегчают эксплуатацию и техническое обслуживание фотоэлектрических установок.
- 2 MPP-трекер, макс. эффективность до 98,6% - Приложение нулевого экспорта, приложение VSG - Интеллектуальный мониторинг строк (опционально) - Широкий диапазон выходного напряжения - Функция Anti-PID (опционально)
| Модель | САН-18К-Г05 | САН-20К-Г05 | САН-22К-Г05 | САН-23К-Г05 | САН-25К-Г05 | |||||
| Дата ввода строки PV | ||||||||||
| Макс. входная мощность фотоэлектрических модулей (кВт) | 23.4 | 26 | 28.6 | 29.9 | 32,5 | |||||
| Макс. входное напряжение фотоэлектрических модулей (В) | 1100 | |||||||||
| Пусковое напряжение (В) | 250 | |||||||||
| Диапазон напряжения MPPT (В) | 200-1000 | |||||||||
| Номинальное входное напряжение фотоэлектрических модулей (В) | 600 | |||||||||
| Макс. входной ток короткого замыкания (А) | 39+39 | |||||||||
| Макс. рабочий входной ток фотоэлектрических модулей (A) | 26+26 | |||||||||
| Количество трекеров MPP/количество строк на трекер MPP | 2/2+2 | |||||||||
|
Выходная сторона переменного тока
|
||||||||||
| Номинальная выходная активная мощность переменного тока (кВт) | 18 | 20 | 22 | 23 | 25 | |||||
| Макс. выходная мощность переменного тока (кВА) | 19.8 | 22 | 24.2 | 25.3 | 27.5 | |||||
| Номинальный выходной переменный ток (А) | 27.3/26.1 | 30.3/29 | 33,4/31,9 | 34,9/33,4 | 37,9/36,2 | |||||
| Макс. выходной переменный ток (A) | 30/28.7 | 33,3/31,9 | 36,7/35,1 | 38.4/36.7 | 41,7/39,8 | |||||
| Номинальное выходное напряжение/диапазон (В) | 220/380В, 230/400В 0,85Un-1,1Un | |||||||||
| Форма подключения к сети | 3Л/Н/ПЭ | |||||||||
| Номинальная выходная частота сети/диапазон (Гц) | 50/45-55, 60/55-65 | |||||||||
| Диапазон регулировки коэффициента мощности | 0,8 опережающий к 0,8 отстающий | |||||||||
| Суммарный коэффициент гармонических искажений тока THDi | <3% | |||||||||
| Постоянный ток инжекции | <0,5%ln | |||||||||
| Эффективность | ||||||||||
| Макс. эффективность | 98,5% | |||||||||
| Евро Эффективность | 98% | |||||||||
| Эффективность MPPT | ＞99% | |||||||||
| Защита оборудования | ||||||||||
| Защита от обратной полярности постоянного тока | Да | |||||||||
| Защита от перегрузки по току на выходе переменного тока | Да | |||||||||
| Защита от перенапряжения на выходе переменного тока | Да | |||||||||
| Защита от короткого замыкания на выходе переменного тока | Да | |||||||||
| Тепловая защита | Да | |||||||||
| Определение сопротивления изоляции | Да | |||||||||
| Мониторинг компонентов постоянного тока | Да | |||||||||
|
Прерыватель дугового замыкания (AFCI)
|
Необязательный
|
|||||||||
|
Защита от островков |
Да | |||||||||
| Обнаружение остаточного тока | Да | |||||||||
| Уровень защиты от перенапряжения | ТИП II(DC),ТИП II(AC) | |||||||||
|
Переключатель постоянного тока
|
Да | |||||||||
| Интерфейс | ||||||||||
| Интерфейс связи | RS485/RS232 | |||||||||
|
Режим монитора
|
GPRS/WIFI/Bluetooth/4G/LAN (опционально) | |||||||||
| Общие данные | ||||||||||
| Диапазон рабочих температур (°C) | -25 до +60℃, >45℃ снижение номинальных характеристик | |||||||||
| Допустимая влажность окружающей среды | 0~100% | |||||||||
| Допустимая высота (м) | 4000м | |||||||||
| Шум (дБ) | ≤ 50 дБ(А) | |||||||||
| Степень защиты от проникновения (IP) | IP65 | |||||||||
| Топология инвертора | Неизолированный | |||||||||
| Категория перенапряжения | OVC II(DC),OVC III(AC) | |||||||||
| Размеры шкафа (ШxВxГ, мм) | 362 мм*527 мм*220 мм (без учета соединителей и кронштейнов) | |||||||||
| Вес [кг] | 20 | |||||||||
| Гарантия [год] | 5 лет | |||||||||
| Тип охлаждения | Интеллектуальное воздушное охлаждение | |||||||||
| Регулирование сети | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | |||||||||
| Безопасность ЭМС/Стандарт | МЭК/EN 61000-6-1/2/3/4, МЭК/EN 62109-1, МЭК/EN 62109-2 | |||||||||
