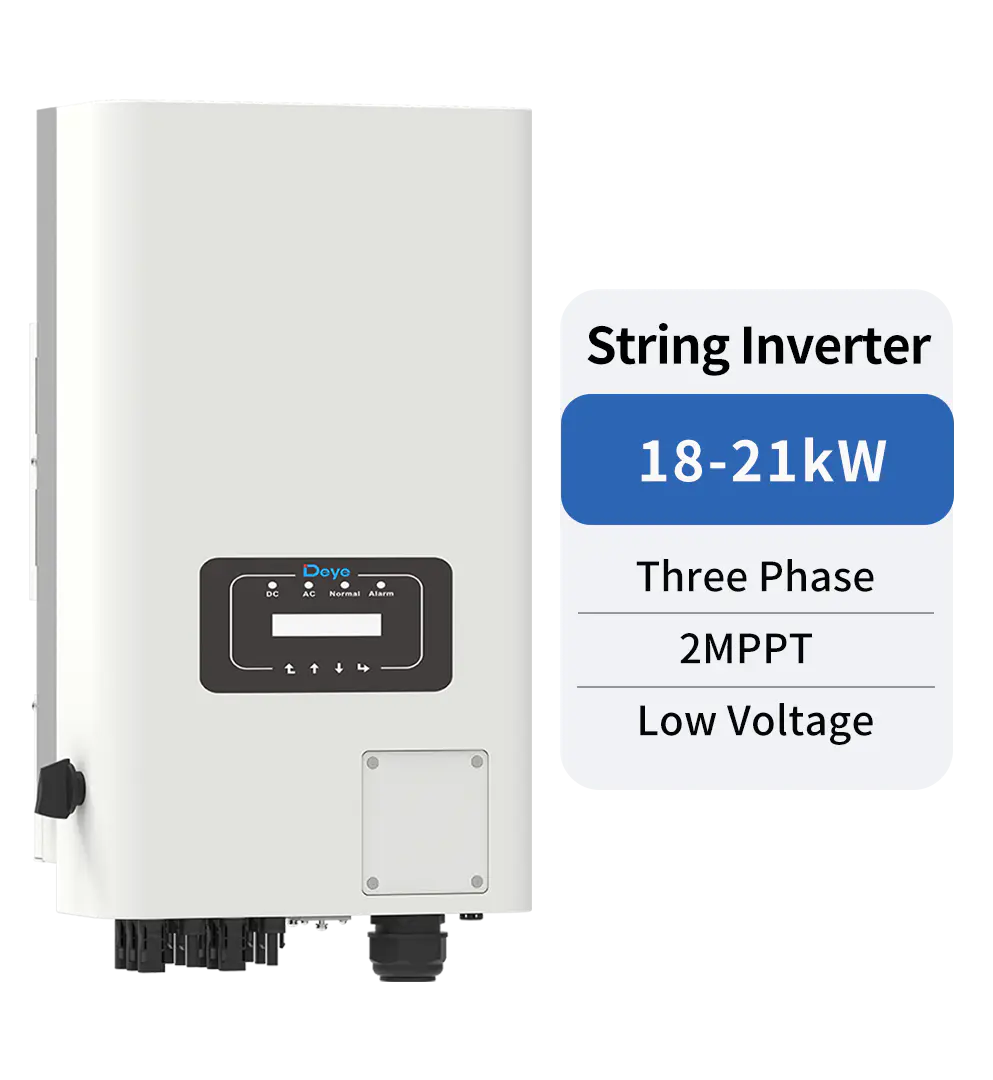

Три фазы 2 MPPT 127/220 В
Благодаря интеллектуальной платформе мониторинга инверторные продукты Deye полной серии поддерживают немедленное дистанционное отключение при возникновении аварии. Удаленная настройка параметров и обновление прошивки облегчают эксплуатацию и техническое обслуживание фотоэлектрических установок.
127В/220В, 133В/230В и 50/60 Гц, трехфазная система 2 MPP-трекера, макс. эффективность до 98,5% Приложение нулевого экспорта, приложение VSG Интеллектуальный мониторинг строк (опционально) Широкий диапазон выходного напряжения Функция Anti-PID (опционально)
| Модель | САН-18К-G04-LV | САН-20К-G04-LV | САН-21К-Г04-ЛВ | |||||||
| Дата ввода строки PV | ||||||||||
| Макс. входная мощность фотоэлектрических модулей (кВт) | 23.4 | 26 | 27.3 | |||||||
| Макс. входное напряжение фотоэлектрических модулей (В) | 800 | |||||||||
| Пусковое напряжение (В) | 250 | |||||||||
| Диапазон напряжения MPPT (В) | 200-700 | |||||||||
| Номинальное входное напряжение фотоэлектрических модулей (В) | 350 | |||||||||
| Макс. рабочий входной ток фотоэлектрических модулей (А) | 40+40 | |||||||||
| Макс. входной ток короткого замыкания (А) | 60+60 | |||||||||
| Количество трекеров MPP/количество строк на трекер MPP | 2/3+3 | |||||||||
|
Выходная сторона переменного тока
|
||||||||||
| Номинальная выходная активная мощность переменного тока (кВт) | 18 | 20 | 21 | |||||||
| Макс. выходная мощность переменного тока (кВА) | 18 | 20 | 21 | |||||||
| Номинальный выходной переменный ток (А) | 47.3/45.2 | 52,5/50,2 | 55.2/52.7 | |||||||
| Макс. выходной переменный ток (A) | 47.3/45.2 | 52,5/50,2 | 55.2/52.7 | |||||||
| Номинальное выходное напряжение/диапазон (В) | 127В/220В, 133В/230В 0,85UN-1,1UN | |||||||||
| Форма подключения к сети | 3Л/Н/ПЭ | |||||||||
| Номинальная выходная частота сети/диапазон (Гц) | 50/45-55, 60/55-65 | |||||||||
| Диапазон регулировки коэффициента мощности | 0,8 опережающий к 0,8 отстающий | |||||||||
| Суммарный коэффициент гармонических искажений тока THDi | <3% | |||||||||
| Постоянный ток инжекции | <0,5%ln | |||||||||
| Эффективность | ||||||||||
| Макс. эффективность | 98,6% | |||||||||
| Эффективность MPPT | ＞99% | |||||||||
| Защита оборудования | ||||||||||
| Защита от обратной полярности постоянного тока | Да | |||||||||
| Защита от перегрузки по току на выходе переменного тока | Да | |||||||||
| Защита от перенапряжения на выходе переменного тока | Да | |||||||||
| Защита от короткого замыкания на выходе переменного тока | Да | |||||||||
| Тепловая защита | Да | |||||||||
| Определение сопротивления изоляции | Да | |||||||||
| Мониторинг компонентов постоянного тока | Да | |||||||||
|
Прерыватель дугового замыкания (AFCI)
|
Необязательный
|
|||||||||
|
Защита от островков |
Да | |||||||||
| Обнаружение остаточного тока | Да | |||||||||
| Уровень защиты от перенапряжения | ТИП II(DC),ТИП II(AC) | |||||||||
|
Переключатель постоянного тока
|
Да | |||||||||
| Интерфейс | ||||||||||
| Интерфейс связи | RS485/RS232 | |||||||||
|
Режим монитора
|
GPRS/WIFI/Bluetooth/4G/LAN (опционально) | |||||||||
| Общие данные | ||||||||||
| Диапазон рабочих температур (°C) |
-25 до +65 ℃ , >45 ℃ снижение номинальных характеристик
|
|||||||||
| Допустимая влажность окружающей среды | 0~100% | |||||||||
| Допустимая высота (м) | 2000м | |||||||||
| Шум (дБ) | ≤50 дБ(А) | |||||||||
| Степень защиты от проникновения (IP) | IP65 | |||||||||
| Топология инвертора | Неизолированный | |||||||||
| Категория перенапряжения | OVC II(DC),OVC III(AC) | |||||||||
| Размеры шкафа (ШxВxГ, мм) | 362×577×215 (без разъемов и кронштейнов) | |||||||||
| Вес [кг] | 23 | |||||||||
| Гарантия [год] | 5 лет | |||||||||
| Тип охлаждения | Интеллектуальное воздушное охлаждение | |||||||||
| Регулирование сети | НБР 16149, НБР 16150, EN 50549, РД 140 | |||||||||
| Безопасность ЭМС/Стандарт | МЭК/EN 61000-6-1/2/3/4, МЭК/EN 62109-1, МЭК/EN 62109-2 | |||||||||
