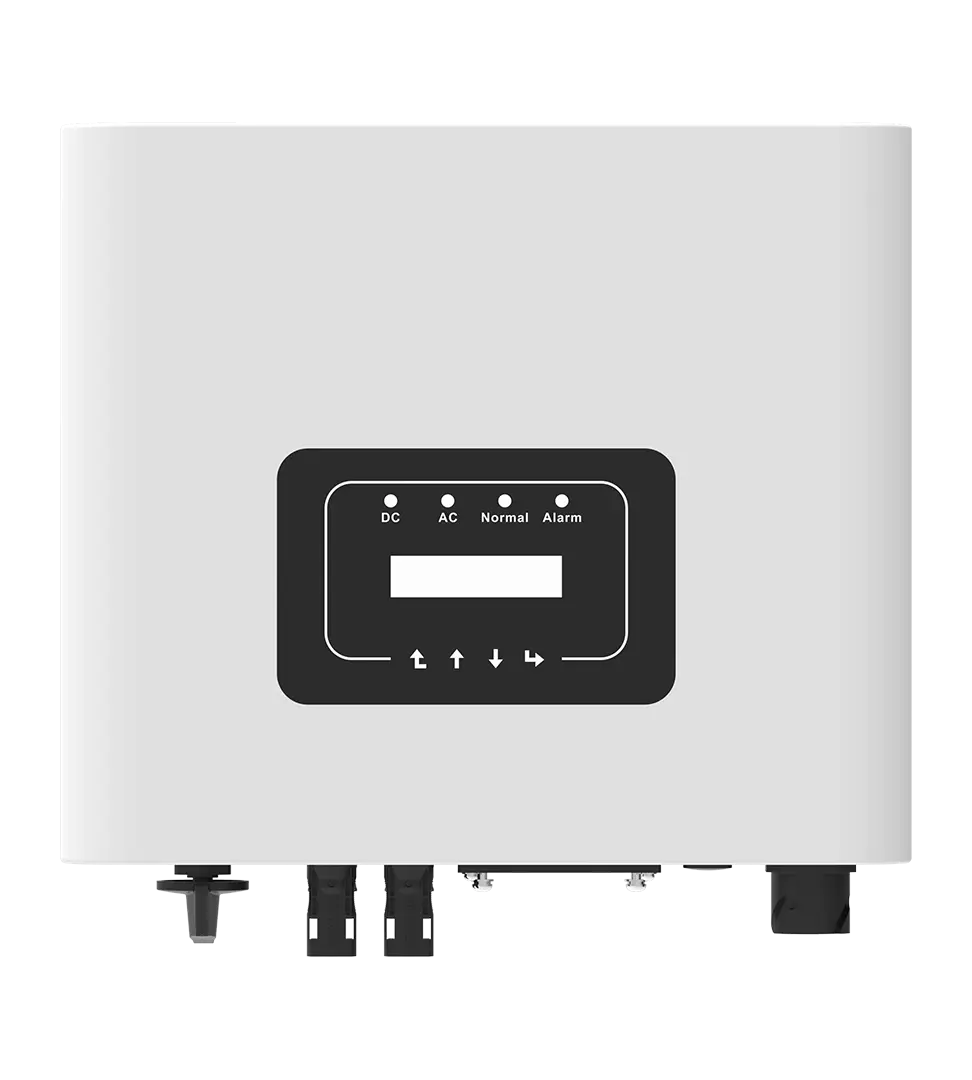

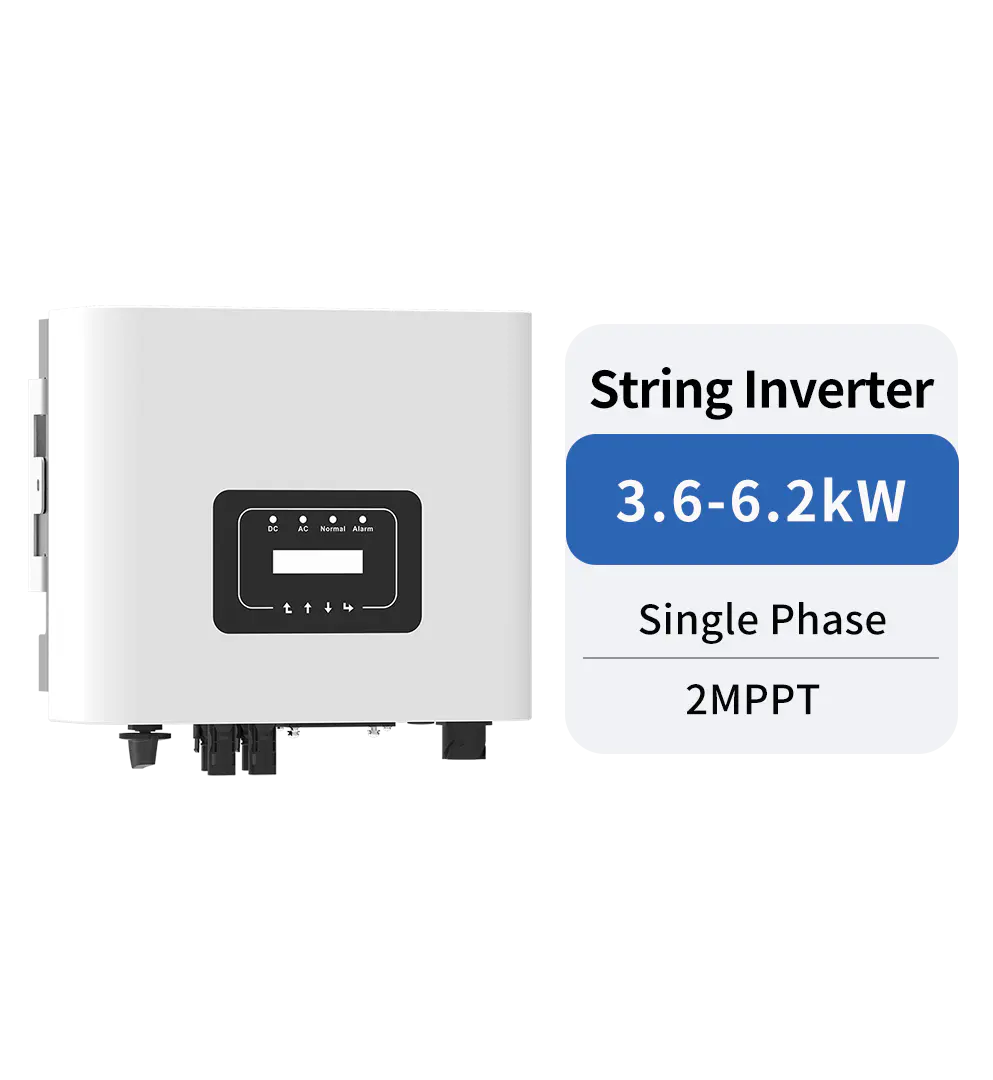

Однофазный 3,6–6,2 кВт 2 MPPT
Благодаря интеллектуальной платформе мониторинга инверторные продукты Deye полной серии поддерживают немедленное дистанционное отключение при возникновении аварии. Удаленная настройка параметров и обновление прошивки облегчают эксплуатацию и техническое обслуживание фотоэлектрических установок.
- 2 MPP-трекера, макс. эффективность до 97,5% - Приложение нулевого экспорта, приложение VSG - Интеллектуальный мониторинг строк (опционально) - Широкий диапазон выходного напряжения - Функция Anti-PID (опционально) - Низкое пусковое напряжение 80 В
| Модель | САН-3.6К-Г04 | САН-4К-Г04 | СУН-4.2К-Г04 | САН-4.6К-Г04 | САН-5К-Г04 | САН-5.2К-Г04 | САН-6К-Г04 | СУН-6.2К-Г04 | ||
|
Входные данные фотоэлектрической цепи
|
||||||||||
|
Макс. входная мощность фотоэлектрических систем (кВт)
|
4.7 | 5.2 | 5.46 | 5.98 | 6.5 | 6.76 | 7.8 | 8.06 | ||
|
Макс. входное напряжение фотоэлектрических модулей (В)
|
550 | |||||||||
|
Пусковое напряжение (В)
|
80 | |||||||||
| Диапазон напряжения MPPT (В) | 70-500 | |||||||||
| Номинальное входное напряжение фотоэлектрических систем (В) | 360 | |||||||||
| Макс. рабочий входной ток фотоэлектрической системы (А) | 13+13 | |||||||||
| Макс. входной ток короткого замыкания (А) | 19,5+19,5 | |||||||||
|
Количество трекеров MPP/
Количество строк на MPP-трекер
|
2/1+1 | |||||||||
| Выходная сторона переменного тока | ||||||||||
| Номинальная выходная активная мощность переменного тока (кВт) | 3.6 | 4 | 4.2 | 4.6 | 5 | 5.2 | 6 | 6.2 | ||
|
Макс. полная выходная мощность переменного тока (кВА)
|
3.96 | 4.4 | 4.62 | 5.06 | 5.5 | 5.27 | 6.6 | 6.82 | ||
| Номинальный выходной переменный ток (А) | 16.4/15.7 | 18.2/17.4 | 19.1/18.3 | 20.9/20 | 22.7/21.7 | 23.7/22.7 | 27.3/26.1 | 28.2/27 | ||
| Макс. выходной переменный ток (А) | 18/17.2 | 20/19.1 | 21/20.1 | 23/22 | 25/23.9 | 26/24.9 | 30/28.7 | 31/29.7 | ||
| Номинальное выходное напряжение/диапазон (В) | 220/230 0,85Un-1,1Un | |||||||||
| Форма подключения к сети | Л/Н/ПЭ | |||||||||
|
Номинальная выходная частота сети/
Диапазон (Гц)
|
50/45-55, 60/55-65 | |||||||||
| Диапазон регулировки коэффициента мощности | 0,8 опережающих до 0,8 отстающих | |||||||||
|
Коэффициент гармонических искажений тока THDi
|
<3% | |||||||||
| Постоянный ток инжекции | <0,5% | |||||||||
| Эффективность | ||||||||||
| Максимальная эффективность | 97,30% | 97,50% | ||||||||
| Евро Эффективность | 96.90% | 97.00% | ||||||||
| Эффективность MPPT | >99% | |||||||||
|
Защита оборудования
|
||||||||||
| Защита от обратной полярности постоянного тока | Да | |||||||||
| Защита от перегрузки по току на выходе переменного тока | Да | |||||||||
| Защита от перенапряжения на выходе переменного тока | Да | |||||||||
| Защита от короткого замыкания на выходе переменного тока | Да | |||||||||
| Тепловая защита | Да | |||||||||
| Определение сопротивления изоляции | Да | |||||||||
| Мониторинг компонентов постоянного тока | Да | |||||||||
|
Прерыватель дугового замыкания (AFCI)
|
Необязательный
|
|||||||||
|
Защита от островков |
Да | |||||||||
| Обнаружение остаточного тока | Да | |||||||||
| Уровень защиты от перенапряжения | ТИП II(DC),ТИП II(AC) | |||||||||
|
Переключатель постоянного тока
|
Да | |||||||||
| Интерфейс | ||||||||||
| Интерфейс связи | RS485/RS232 | |||||||||
| Режим монитора |
GPRS/WIFI/Bluetooth/4G/LAN (опционально)
|
|||||||||
| Общие данные | ||||||||||
| Диапазон рабочих температур (°C) | -25 до +65 ℃ , >45 ℃ снижение номинальных характеристик | |||||||||
| Допустимая влажность окружающей среды | 0-100% | |||||||||
| Допустимая высота (м) | 2000м | |||||||||
| Шум (дБ) | ≤35 | |||||||||
| Рейтинг защиты от проникновения (IP) | IP 65 | |||||||||
| Топология инвертора | Неизолированный | |||||||||
| Категория перенапряжения | OVC II(DC), OVC III(AC) | |||||||||
| Размеры шкафа (ШxВxГ, мм) | 330×323×190 (без разъемов и кронштейнов) | |||||||||
| Вес (кг) | 8 | |||||||||
| Гарантия | 5 лет | |||||||||
| Тип охлаждения | Естественное охлаждение | |||||||||
| Регулирование сети | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, G98, G99, VDE-AR-N 4105. | |||||||||
| Безопасность ЭМС/Стандарт | МЭК/EN 61000-6-1/2/3/4, МЭК/EN 62109-1, МЭК/EN 62109-2 | |||||||||
