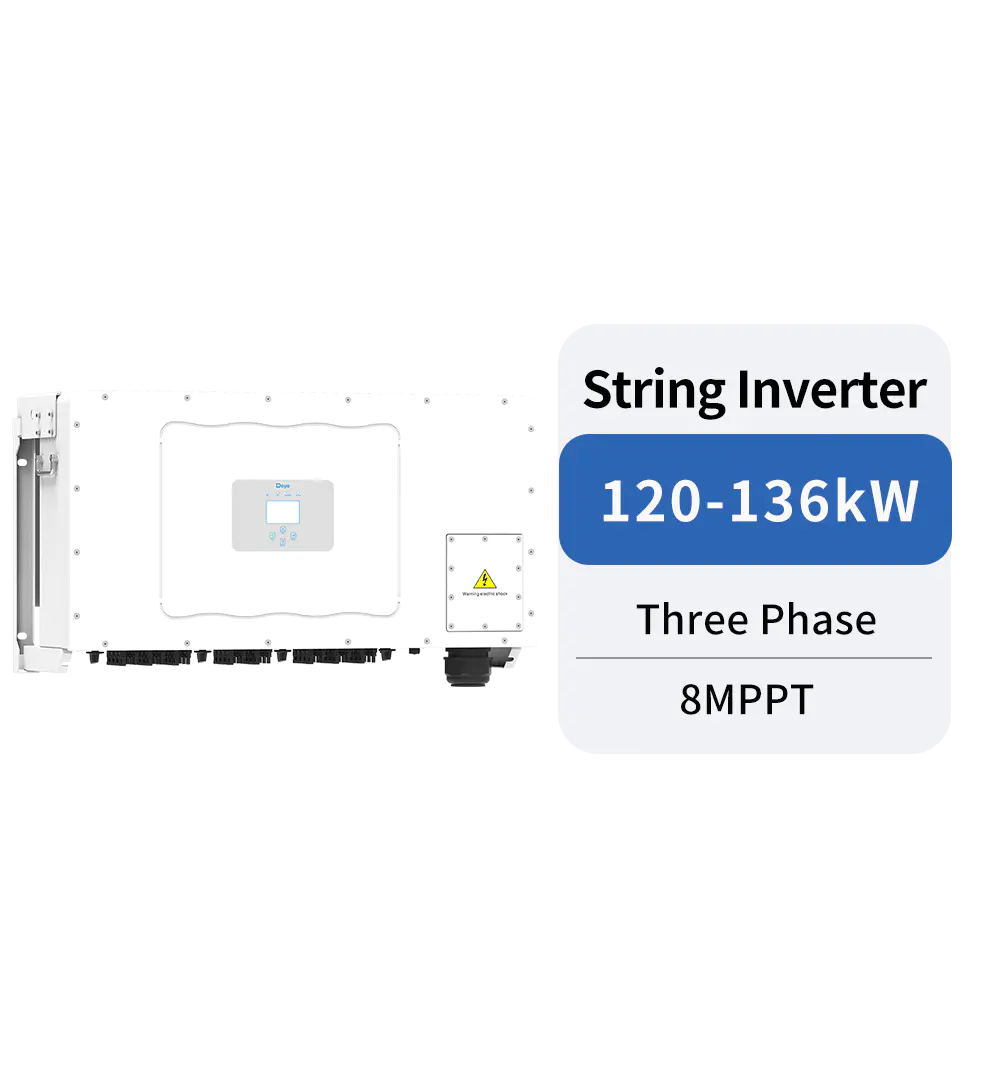

Три фазы 120-136 кВт 8 MPPT
Благодаря интеллектуальной платформе мониторинга инверторные продукты Deye полной серии поддерживают немедленное дистанционное отключение при возникновении аварии. Удаленная настройка параметров и обновление прошивки облегчают эксплуатацию и техническое обслуживание фотоэлектрических установок.
- 8 MPP-трекеров, макс. эффективность до 98,8% - Приложение нулевого экспорта, приложение VSG - Интеллектуальный мониторинг строк (опционально) - Широкий диапазон выходного напряжения - Функция Anti-PID (опционально) - Тип II DC/AC УЗИП
| Модель | САН-120К-G01P3 | САН-125К-G01P3 | САН-130К-G01P3 | САН-135К-G01P3 | САН-136К-G01P3 | |||||
| Дата ввода строки PV | ||||||||||
| Макс. входная мощность фотоэлектрических модулей (кВт) | 180 | 187,5 | 195 | 202.5 | 204 | |||||
| Макс. входное напряжение фотоэлектрических модулей (В) | 1100 | |||||||||
| Пусковое напряжение (В) | 250 | |||||||||
| Диапазон напряжения MPPT (В) | 200-1000 | |||||||||
| Номинальное входное напряжение фотоэлектрических модулей (В) | 600 | |||||||||
| Макс. входной ток короткого замыкания (А) | 60+60+60+60+60+60+60+60 | |||||||||
| Макс. рабочий входной ток фотоэлектрических модулей (A) | 40+40+40+40+40+40+40+40 | |||||||||
| Количество трекеров MPP/количество строк на трекер MPP | 8/4+4+4+4+4+4+4+4 | |||||||||
|
Выходная сторона переменного тока
|
||||||||||
| Номинальная выходная активная мощность переменного тока (кВт) | 120 | 125 | 130 | 135 | 136 | |||||
| Макс. выходная мощность переменного тока (кВА) | 132 | 135 | 135 | 135 | 136 | |||||
| Номинальный выходной переменный ток (А) | 181.9/174 | 189,4/181,2 | 197/188.5 | 204,6/195,7 | 206.1/197.2 | |||||
| Макс. выходной переменный ток (A) | 200/191.4 | 204,6/195,7 | 204,6/195,7 | 204,6/195,7 | 206.1/197.2 | |||||
| Номинальное выходное напряжение/диапазон (В) |
220/380В , 230/400В 0,85Un-1,1Un
|
|||||||||
| Форма подключения к сети | 3Л+Н+ПЭ | |||||||||
| Номинальная выходная частота сети/диапазон (Гц) |
50/45-55, 60/55-65
|
|||||||||
| Диапазон регулировки коэффициента мощности | 0,8 опережающий к 0,8 отстающий | |||||||||
| Суммарный коэффициент гармонических искажений тока THDi | <3% | |||||||||
| Постоянный ток инжекции | <0,5%ln | |||||||||
| Эффективность | ||||||||||
| Макс. эффективность | 98,8% | |||||||||
| Евро Эффективность | 98.2% | |||||||||
| Эффективность MPPT | ＞99% | |||||||||
| Защита оборудования | ||||||||||
| Защита от обратной полярности постоянного тока | Да | |||||||||
| Защита от перегрузки по току на выходе переменного тока | Да | |||||||||
| Защита от перенапряжения на выходе переменного тока | Да | |||||||||
| Защита от короткого замыкания на выходе переменного тока | Да | |||||||||
| Тепловая защита | Да | |||||||||
| Определение сопротивления изоляции | Да | |||||||||
| Мониторинг компонентов постоянного тока | Да | |||||||||
|
Прерыватель дугового замыкания (AFCI)
|
Необязательный
|
|||||||||
|
Защита от островков |
Да | |||||||||
| Обнаружение остаточного тока | Да | |||||||||
| Уровень защиты от перенапряжения | ТИП II(DC),ТИП II(AC) | |||||||||
|
Переключатель постоянного тока
|
Да | |||||||||
| Интерфейс | ||||||||||
| Интерфейс связи | RS485/RS232 | |||||||||
|
Режим монитора
|
GPRS/WIFI/Bluetooth/4G/LAN (опционально) | |||||||||
| Общие данные | ||||||||||
| Диапазон рабочих температур (°C) | ' -25 до +60 ℃ , >45 ℃ снижение номинальных характеристик | |||||||||
| Допустимая влажность окружающей среды | 0~100% | |||||||||
| Допустимая высота (м) | 4000м | |||||||||
| Шум (дБ) | ≤ 65 | |||||||||
| Степень защиты от проникновения (IP) | IP65 | |||||||||
| Топология инвертора | Неизолированный | |||||||||
| Категория перенапряжения | OVC II(DC),OVC III(AC) | |||||||||
| Размеры шкафа (ШxВxГ, мм) | 1006 мм*516 мм*325,5 мм (без учета соединителей и кронштейнов) | |||||||||
| Вес [кг] | 103 | |||||||||
| Гарантия | 5 лет | |||||||||
| Тип охлаждения | Интеллектуальное воздушное охлаждение | |||||||||
| Регулирование сети |
МЭК 61727, МЭК 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002,
OVE-Richtlinie R25, G99, VDE-AR-N 4105
|
|||||||||
| Безопасность ЭМС/Стандарт | МЭК/EN 61000-6-1/2/3/4, МЭК/EN 62109-1, МЭК/EN 62109-2 | |||||||||

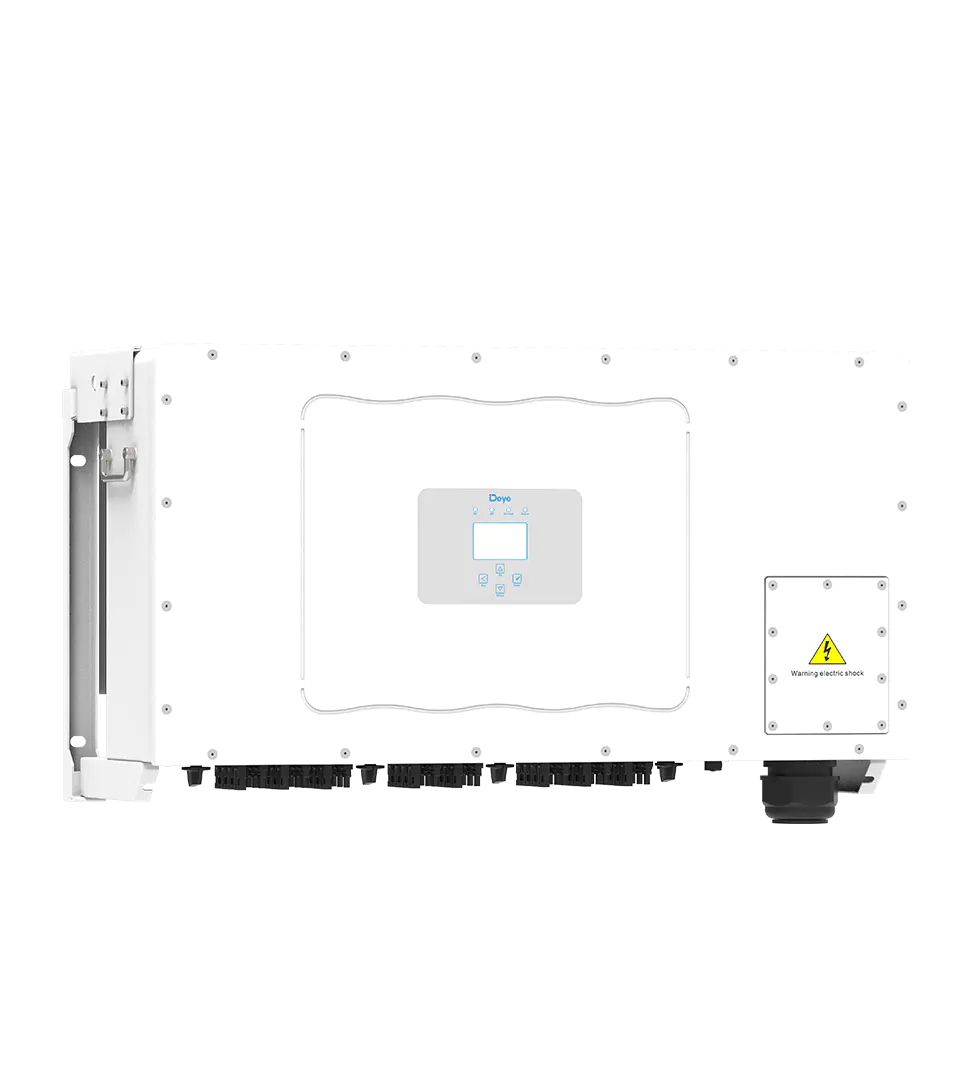

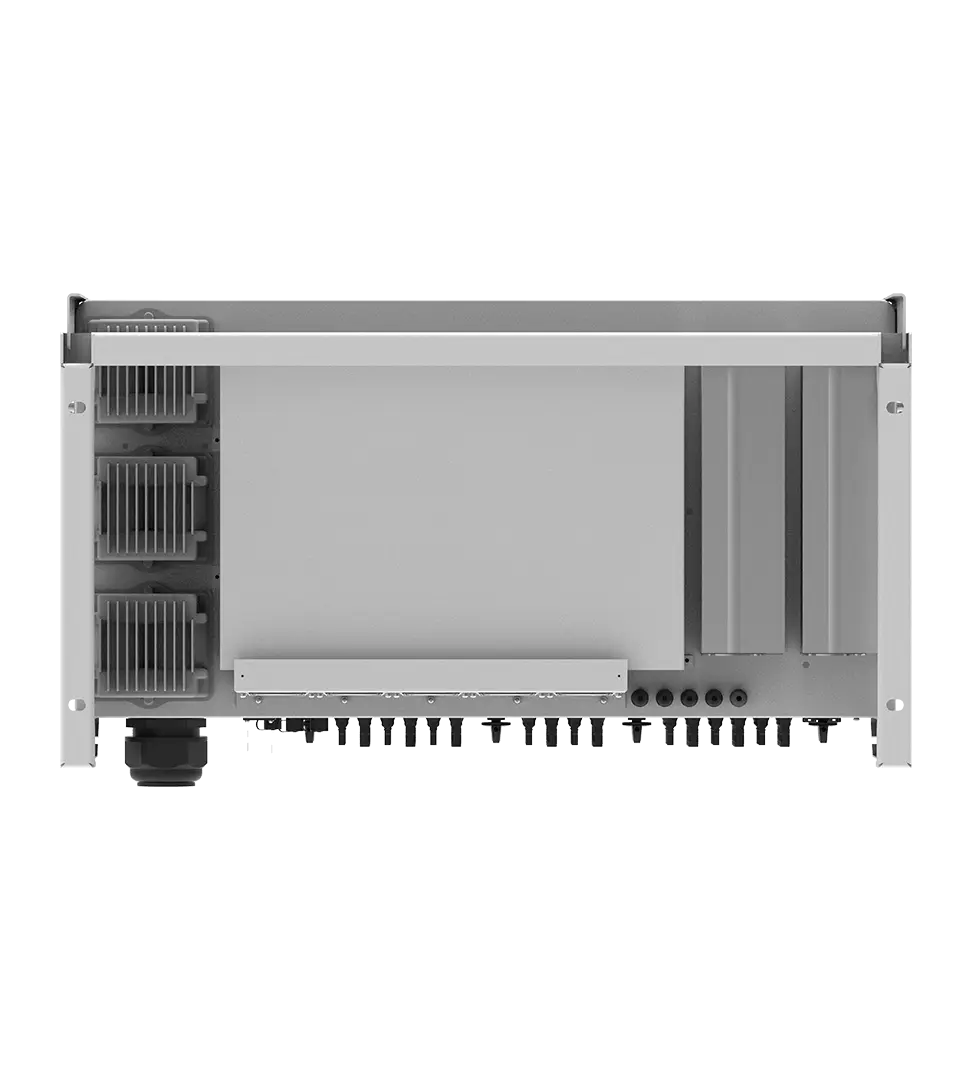

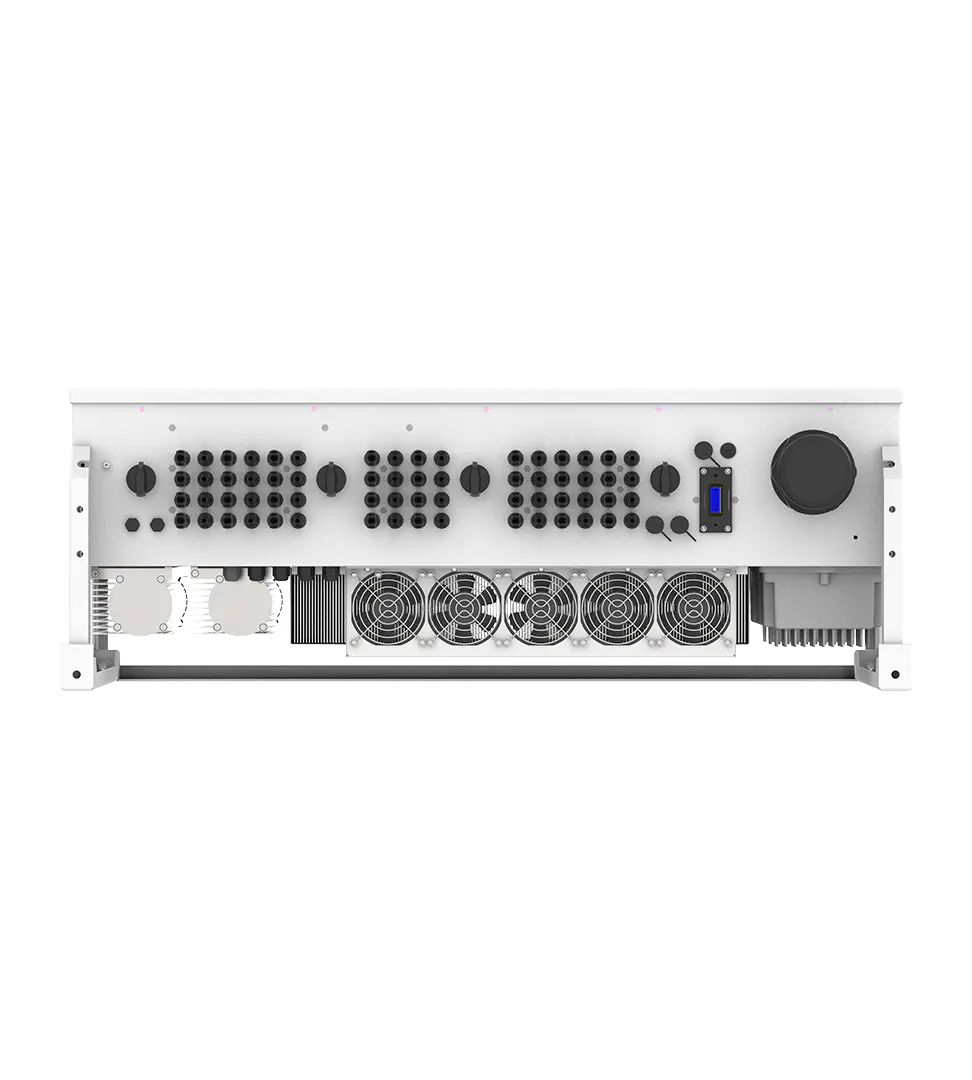

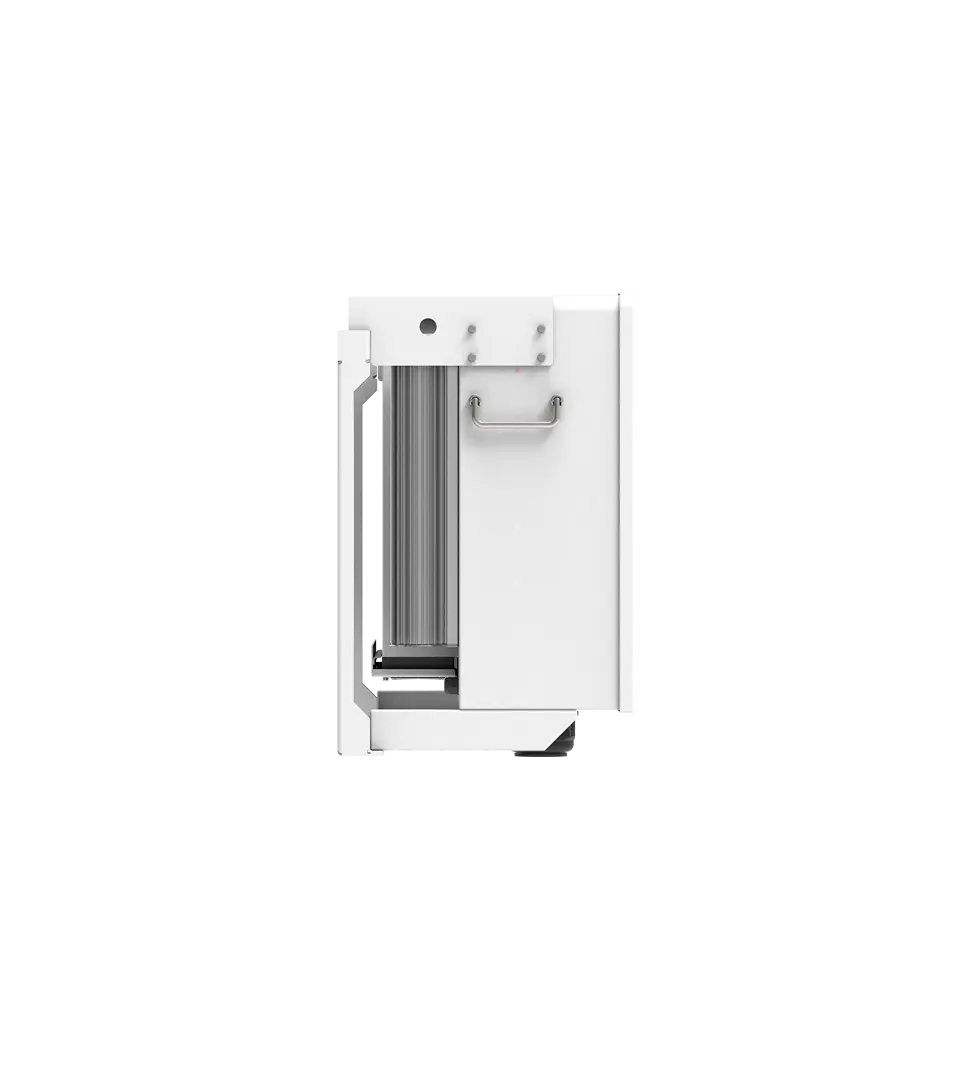

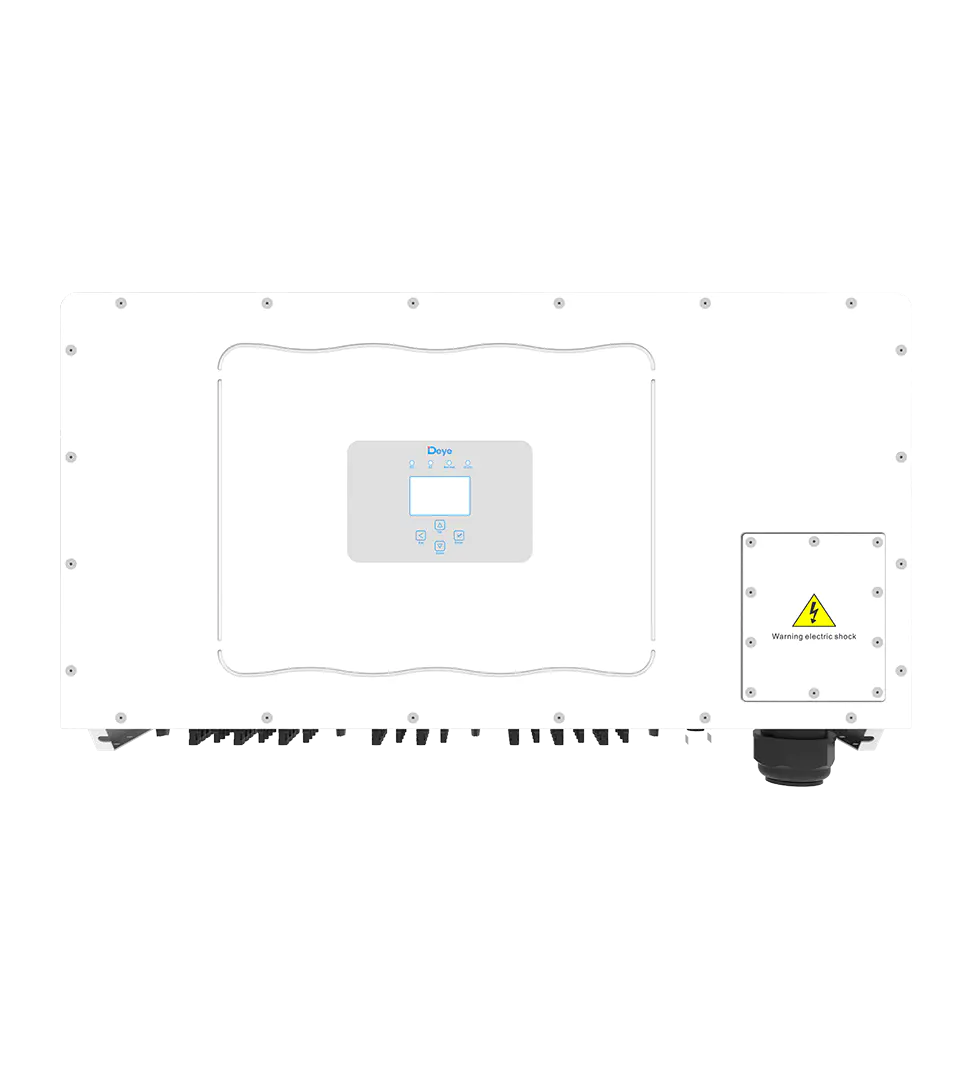

ГАЛЛЕРЕЯ
