Автономный осветительный комплекс ЮСТ

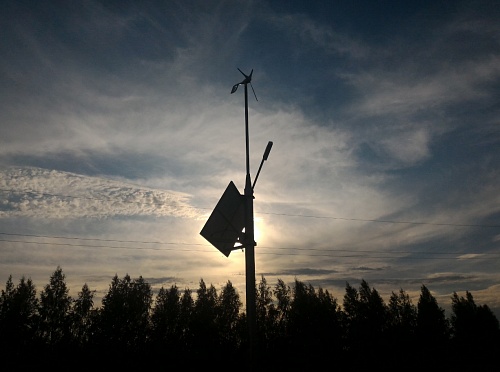

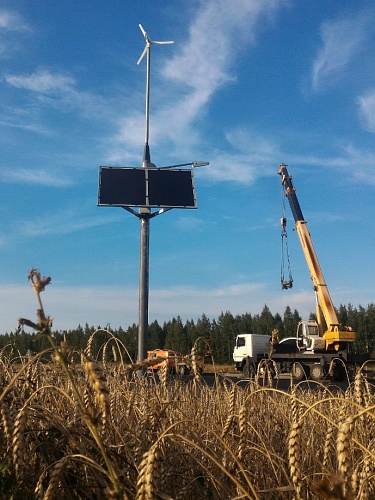

Автономный осветительный комплекс предназначен для освещения улиц, автодорог, территорий домовладений, используя энергии солнца и ветра.
В состав комплекса входят:
1) Столб с несущей конструкцией;
2) Закладная для столба;
3) Солнечные панели 2шт.(СП1,СП2);
4) Ветрогенератор (В);
5) Цифровой таймер (Т1);
6) Контроллер заряда аккумуляторов от солнечных панелей (КСП);
7) Контроллер заряда аккумуляторов от ветрогенератора (КВ);
8) Аккумуляторы 2шт. (А1,А2);
9) Утепленный бокс для аккумуляторов.
Все электронные компоненты комплекса за исключением аккумуляторов расположены на столбе с несущей конструкцией. Аккумуляторы расположены в утепленном боксе под землей на глубине не менее 1,7м. Для размещения утепленного бокса можно использовать телефонный или бетонный колодцы.

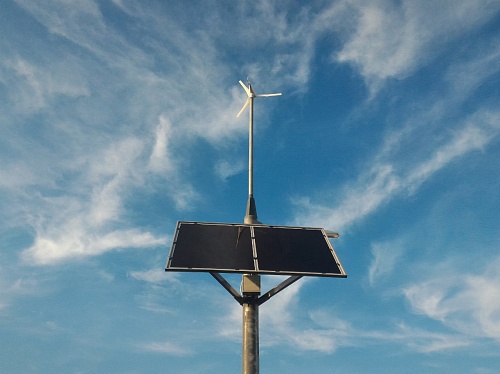

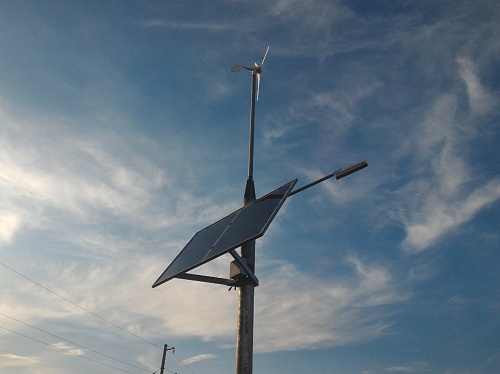

Несущая конструкция выполнена в виде рамы с крепежными элементами и металлического шкафа управления, в котором размещены органы управления, контроллер заряда аккумуляторов от солнечных панелей (КСП), контроллер заряда аккумуляторов от ветрогенератора (КВ), цифровой таймер (Т1). Солнечные панели крепятся к металлической раме прижимными пластинами (Пл). Ветрогенератор крепится на трубе диаметром 76мм с помощью переходника с диаметром 48мм. Аккумуляторы соединены со шкафом управления кабелем, помещенным в пластиковую трубу диаметром 40мм.
Работа осветительного комплекса осуществляется следующим образом:
Цифровой таймер Т1 ежедневно, с закатом солнца подает питающее постоянное напряжение 24В на светодиодный светильник, включая его. С восходом солнца питание светильника отключается, и он выключается. Питание цифрового таймера осуществляется постоянным напряжением 12В. Для своевременного включения и отключения освещения в цифровом таймере устанавливается точное текущее время, широта и долгота места установки, зимнее или летнее время, часовой пояс.
Программирование цифрового таймера осуществляется изготовителем или установщиком, перед монтажем его в шкаф управления, согласно инструкции к таймеру.
